苏州百思控BSP3000伺服压装控制系统有三种力位检测模式，如下图：

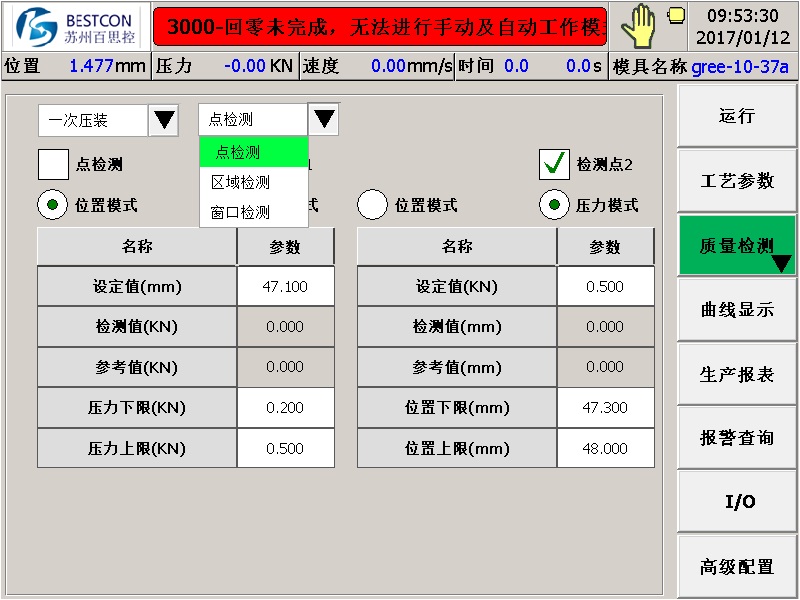

一、点检测

在整个压装过程中，可以选择点检测，用以判断压装结果是否合格，该模式下有两种判断条件：
1、位置模式

      最多可选择5个位置点进行判断，每个位置点可设定不同的力范围，如在47.1mm处，压力下限0.2KN,压力上限0.5KN，压装进行到此位置时，会自动检测压力是否在此范围内。

2、压力模式

       最多可选择5个压力点进行判断，每个压力点可设定不同的位置范围，如在0.5KN处，位置下限47.3mm，位置上限48mm，压装进行到0.5KN力时，会自动检测位置是否在此范围内。

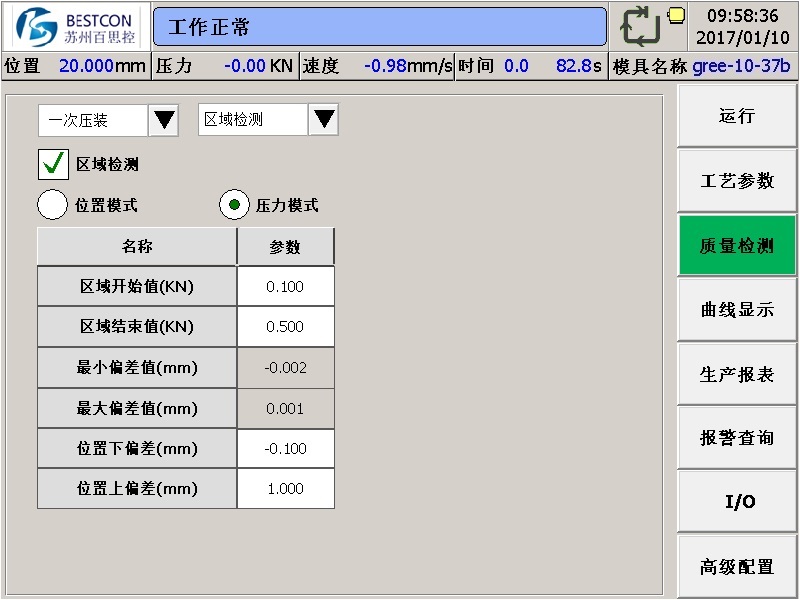

二、区域检测

在整个压装过程中，可以选择点检测，用以判断压装结果是否合格，如下图设置参数

该模式下也有两种判断模式，位置模式和压力模式。

位置区域检测：以位置作为参考来设置待检测区域范围，分别设置区域范围内每个位置点的压力上下

限范围。首先触发“位置检测”启用位置区域检测（若正常启用则位置检测按钮会显示绿色），随后在

压装过程中系统会在压头位置到达设定位置范围后采集记录每个采样位置点对应的压力数据，并利用

用户选择的基准曲线计算在检测过程中的最大检测偏差和最小检测偏差的绝对值。

也称之为包络线功能，详见下方视频：
